鋼鐵材料不同熱處理狀態下的金相組織，其中一種組織采用兩張圖片者，其放大倍數分別為100倍和500倍。

工業純鐵退火后的金相組織，見圖4-26。

說明：工業純鐵 退火狀態 白色等軸多邊形晶粒為鐵素體，深色線為晶界。

碳鋼的退火

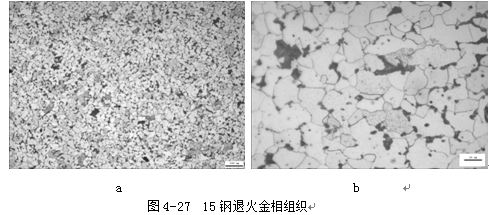

（1）15鋼退火金相組織，見圖4-27。

說明：15鋼  退火狀態 鐵素體＋極少量珠光體

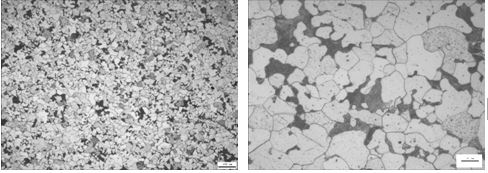

（2） 20鋼退火后的金相組織，見圖4-28。

a                                                                                                               b

圖4-28 20鋼退火金相組織

說明：20鋼退火組織白色晶粒鐵素體＋深色塊狀珠光體（高倍可見層狀結構）

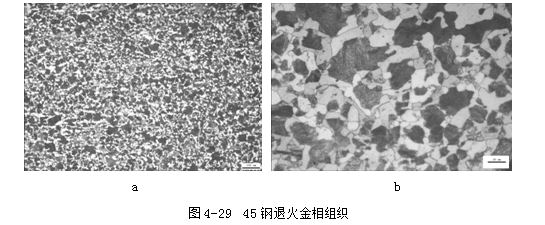

（3）45鋼退火金相組織，見圖4-29。

說明：45鋼退火狀態 白色晶粒為鐵素體，深色塊狀為珠光體

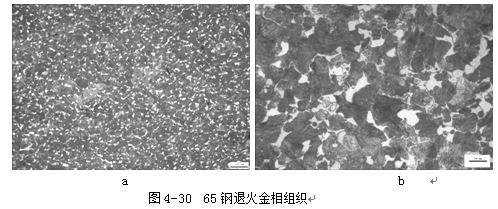

說明：65鋼  退火狀態 大部分的深色組織為珠光體，白色為鐵素體。

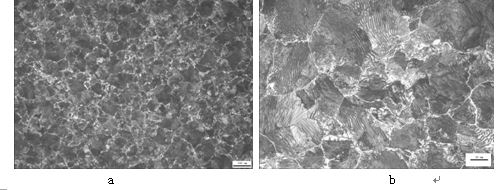

（5） T12鋼退火后的金相組織，見圖4-31。

圖4-31   T12鋼退火金相組織

說明：T12 鋼  退火狀態 基體為珠光體，晶界白色網狀物為二次滲碳體

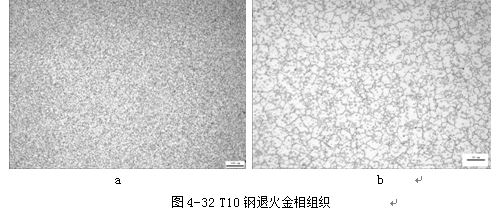

(6) T10鋼球化退火金相組織，見圖4-32。

說明：T10鋼  球化退火狀態  基體為鐵素體，球狀顆粒為滲碳體

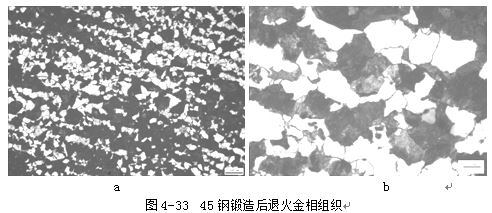

(7) 45鋼鍛造后退火金相組織，見圖4-33。

說明：45鋼 鍛造退火狀態 白色塊狀鐵素體和黑色塊狀珠光體，帶狀組織

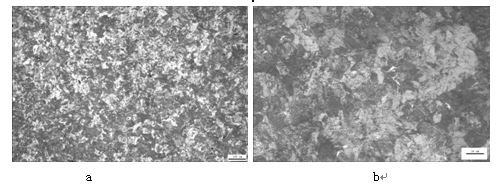

T8鋼正火金相組織，見圖4-34。

圖4-34  T8鋼正火金相組織

說明：T8鋼  正火狀態  細珠光體，片層間距小。
