（1） 緊固件熱處理時因淬火溫度過高、淬火保溫時間過長、淬火冷卻介質(zhì)選擇不當(dāng)、淬火冷卻操作不當(dāng)、均會造成淬火裂紋。螺栓、螺母的淬火裂紋見圖10-13(a) 、圖10-13 (b)。

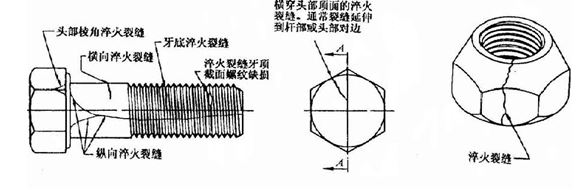

圖10-13 (a) 螺栓淬火裂紋                 圖10-13 (b) 螺母淬火裂紋

(2)  高溫合金熱處理固溶時保護不當(dāng)?shù)谋砻鎸泳Ы缪趸?/span>

高溫合金緊固件的固溶熱處理要采用真空爐固溶或采用氬氣保護固溶，如果漏氣或真空度不夠或氬氣保護不好，均會造成緊固件表層晶界氧化，見圖10-14。

（3）45鋼銷子淬火裂紋

處于淬火開裂臨界尺寸范圍的碳素鋼緊固件淬火時，冷卻速度不當(dāng)容易產(chǎn)生淬火裂紋。Φ6㎜45鋼銷子淬火時產(chǎn)生縱向裂紋，見圖10-15。

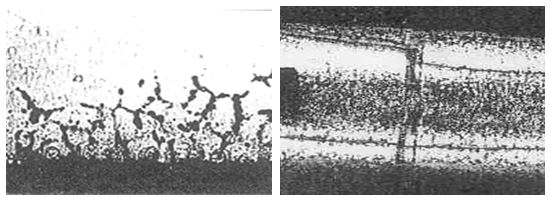

圖10-14  表面層晶界氧化  100×       圖10-15   結(jié)構(gòu)鋼銷子淬火裂紋
