緊固件及用材中常見的夾雜物缺陷，主要為顆粒球狀氧化物、長條狀的硫化物、不規(guī)則的多邊形硅酸鹽夾雜物等。判定標(biāo)準(zhǔn)為《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》。根據(jù)判定標(biāo)準(zhǔn)對(duì)螺栓的縱向剖面進(jìn)行夾雜物評(píng)定。

(1) 42CrMo鋼螺栓的氧化物夾雜

采用《GB/T 10516-2005 》標(biāo)準(zhǔn)，鋼中非金屬夾雜物含量的測定方法，對(duì)42CrMo鋼螺栓縱向剖面進(jìn)行夾雜物檢查與評(píng)定。

夾雜物主要為顆粒球狀氧化物， 標(biāo)準(zhǔn)判定：DS類（單顆粒球狀類）為2.5級(jí)；D類（球狀氧化物）粗系2級(jí)，細(xì)系2級(jí)，見圖8-100。

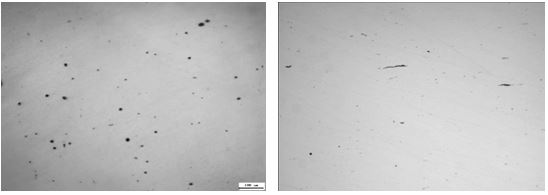

圖8-100 氧化物夾雜                圖8-101 硫化物夾雜和氧化物夾雜

（2）40Cr鋼緊固件的硫化物和氧化物夾雜

對(duì)40Cr鋼螺栓進(jìn)行夾雜物檢查，夾雜物主要為硫化物夾雜、氧化物夾雜。根據(jù)《GB/T 10516-2005 》標(biāo)準(zhǔn)對(duì)螺栓縱向剖面夾雜物判定：A類（硫化物夾雜、細(xì)系）2級(jí)；D類球狀氧化物夾雜為1.5級(jí)。見圖8-101。

（3）螺栓常見的氧化物夾雜

緊固件用材氧化物夾雜（顆粒狀、球狀）根據(jù)標(biāo)準(zhǔn)《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》判定，見圖8-102。

                       圖8-102 氧化物夾雜

(4) 35K螺栓用材中的硫化物夾雜

緊固件用材的夾雜物檢查中，硫化物夾雜的現(xiàn)象一般少于氧化物。35K螺栓的夾雜物為硫化物夾雜，根據(jù)《GB/T 10516-2005》標(biāo)準(zhǔn) ，鋼中非金屬夾雜物含量的測定方法對(duì)硫化物夾雜進(jìn)行判定，硫化物夾雜見圖8-103、圖8-104。

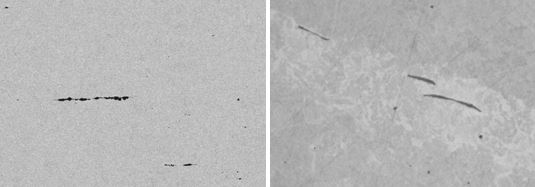

     圖8-103  硫化物夾雜                     圖8-104    硫化物夾雜
