（1） ML18螺母成品（左）、ML18螺母未熱處理(中)、20鋼鎖片見圖6-13。

圖6-13  螺母、鎖片實物形貌

（2） ML18成品螺母熱處理后的金相組織與熱處理工藝

A. ML18成品螺母熱處理后的金相組織

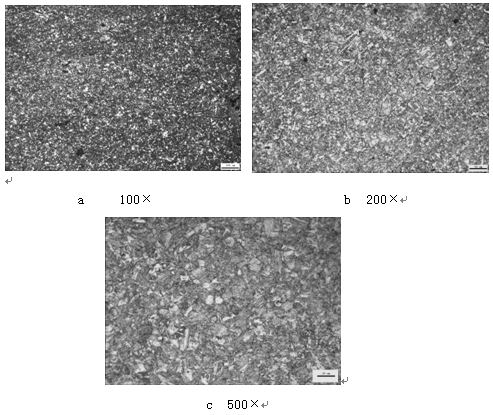

ML18 螺母熱處理金相組織為回火馬氏體＋貝氏體＋鐵素體，見圖6-14。

圖6-14  ML18螺母淬火低溫回火金相組織

B. ML18成品螺母熱處理工藝：

淬火：鹽浴爐920℃ 8min油冷

回火：堿浴爐300℃ 25min，水冷

ML18螺母半成品未熱處理的金相組織

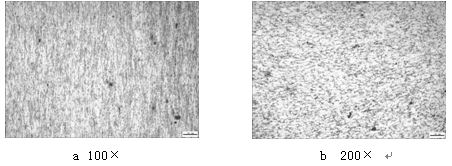

ML18螺母半成品組織為原材料退火組織鐵素體＋珠光體，見圖6-15。

c  500×

圖6-15   ML18螺母未熱處理的金相組織

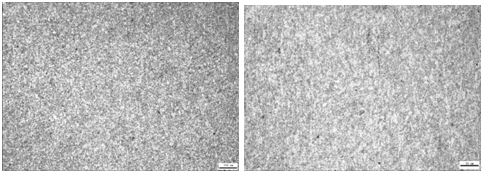

圖 6-16  20#鋼鎖片淬火中溫回火金相組織

   B. 20鋼鎖片熱處理工藝：

淬火：鹽浴爐  900℃  8min,油冷

                  回火：堿浴爐  440℃  20min,水冷
