緊固件產(chǎn)生脫碳的原因主要有兩方面：一方面是原材料帶來(lái)，原材料在軋制或拉拔過(guò)程中，因退火處理保護(hù)不好造成的脫碳；另一方面是加工好的緊固件，在熱處理淬火加熱過(guò)程中保護(hù)不好造成的脫碳。

對(duì)脫碳緊固件硬度檢查，緊固件脫碳后的表面硬度比基體低。

對(duì)脫碳緊固件金相檢查：表層的脫碳組織與基體組織不一樣，表層的脫碳組織一般有兩種脫碳組織情況；一種是全脫碳組織，另一種是半脫碳組織。

緊固件常見的脫碳組織如下：

1） 40Cr螺母半脫碳組織

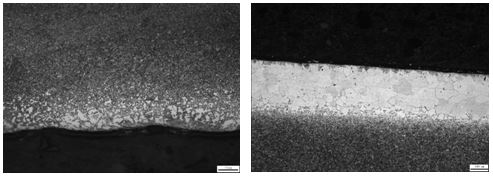

螺母熱處理淬火加熱時(shí)保護(hù)氣氛控制不好，造成螺母表面脫碳，金相檢查，其螺母六方表面脫碳為半脫碳組織，見圖8-17。

2） 40Cr螺栓桿部全脫碳組織

40Cr螺栓熱處理淬火加熱時(shí)保護(hù)氣氛控制不好，造成螺栓表面嚴(yán)重脫碳，金相檢查，螺栓桿部表面其脫碳為嚴(yán)重脫碳，脫碳組織為全脫碳組織，見圖8-18。
